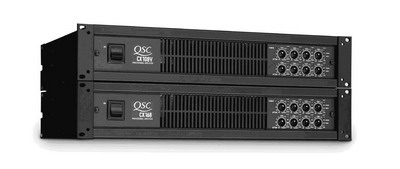

名称:CX8通道系列功率放大器
编号:SD9323183340
型号:CX
价格: 元(RMB)
厂商:QSC
时间:2009/3/23 18:35:47
购买:
QSC 的CX108V和CX168是为机柜空间有限的固定安装系统而设计的多通道功率放大器,其通道密度是前所未有的。CX108V和CX168在8欧姆时70伏时,每通道功率分别为100瓦和90瓦。这两种型号的每对通道都可以桥接,可以用作4通道,5通道,6通道或8通道的单元。与整个CX系列一样,这个8通道的型号带有可用于功放远程管理或信号处理的数据口,加入了QSC著名的PowerLight技术,其质量和可靠性无与伦比。

   QSC的PowerLight技术将使您的系统声音达到一个全新的高度,不仅带来更强劲的低音和干净透亮的高音,还能减少热消耗,提高可靠性,消除了多余的噪音和哼声。PowerLight是一项革命性的开关电源技术,通过一个超低阻抗电路,能对供电电路进行每秒超过200,000次的充电。与使用传统电源的功率放大器不同,其音频信号干净清晰,从不过早衰减。

功能特点:
  • 70伏时每通道100瓦(CX108V)
  • 8欧姆时每通道90瓦,4欧姆时每通道130瓦(CX168)
  • 机型紧凑—高2U,进深14”,减少机柜占用空间
  • 通道可桥接,灵活性大
  • 使用专利PowerLight开关式电源技术,功放性能高,体积小巧。
  • 主动式浪涌限制功能消除了交流电源的浪涌电流,不需要使用昂贵的电源时序开关。
  • 4个HD15数据接口,(每两个通道对应一个HD15接口)可用于QSControl系统的电脑控制功能或使用QSC数字信号处理器
  • 定制的一体增益控制安全盖,防止设置被改动
  • 精度1分贝的内凹刻度式增益控制,增益设置快速准确。
  • 欧式输入输出接口
  • 双列直插开关(DIP)开关控制削波限制器,高通滤波器,桥接单通道和并联工作模式。
  • 可选择的高通滤波器保护扬声器,并防止扬声器的变压器饱和,把对节目素材的影响降到最小。(CX108V;50赫兹或75赫兹,CX168;33Hz或70Hz)
  • 前面板指示灯指示全面,可显示信号,削波,桥接单通道和并联输入。
  • 完全保护功能包括直流,次声和超声,热过载和短路保护
  • 高性能AB+B级互补双极输出电路
  • 重量轻——只有12磅重(9.5公斤),便于机柜安装和运输

技术指标:


CX168
CX108V
立体声模式(所有通道驱动)
每通道平均持续输出功率
8欧姆20 赫兹-20 千赫兹  0.05%THD
4欧姆20赫兹-20千赫兹  0.1%THD
90瓦
130瓦
-
-
额定中心频带
所有通道驱动
单通道驱动

8欧姆/ 1千赫兹/ 0.1% THD
4欧姆/ 1千赫兹/ 0.1% THD
70伏 /20赫兹-20千赫兹kHz / 0.2% THD
100瓦
140瓦
-
120瓦
180瓦
-
-
100瓦
桥接单声道模式

16欧姆/ 20赫兹Hz – 20千赫兹/ 0.1% THD
8欧姆/ 20赫兹 - 20 千赫兹/ 0.1% THD
140伏 / 20赫兹- 20千赫兹/ 0.2% THD
180瓦

260瓦
-
-

200瓦
信噪比 (20赫兹- 20千赫兹)
-107 分贝
-100分贝
输入灵敏度
1.35 Vrms at 8欧姆
1.26 Vrms at 70伏
电压增益
20x (26分贝)
56x (35分贝)
输入削波
6 Vrms (+18 dBu)
6 Vrms (+18 dBu)
输出电路
AB+B
AB+B
频率响应
20赫兹-20 千赫兹,+0.2 dB|8赫兹-50千赫兹, +0/-3 分贝
20赫兹-20千赫兹,+0.4分贝|8赫兹-70千赫兹,+0/-3 分贝
阻尼系数
> 200 (5 千赫兹和更低时)
> 500 (5 千赫兹 和更低时)
输入阻抗
6k欧姆 非平衡,  22k欧姆 平衡
6k 欧姆 非平衡, 22k 欧姆 平衡
失真 (SMPTE-IM)
< 0.02%
失真 (典型)

20 Hz - 20 kHz: 低于额定功率10dB
1.0 kHz 及以下:全值额定功率
< 0.1% THD
< 0.03% THD
冷却
变速风扇,气流由后到前经过散热通道
接口
输入端:3芯欧式可拆卸端子模块,(每通道一个)
数据口:HD-15接口 ,1+2通道,3+4通道,5+6通道,7+8通道
输出端:2个8芯欧式可拆卸端子模块
控制
前面板:交流电源开关,通道1,2,3,4,5,6,7&8增益控制钮
后面板:DIP开关(通道1-通道8);削波限制器开/关,低频滤波器开/关,CX168的低频滤波器频率选择-33或70赫兹;CX108V的低频滤波器频率选择50或75Hz;输入并联或立体声;桥接模式
指示灯
电源开: 绿色发光二极管 / 并联输入:橙色发光二极管 (每一对通道一个)
-35dB信号: 绿色发光二极管(每通道一个)/
桥接: 黄色发光二极管(每一对通道一个) / 削波:红色发光二极管(每通道一个)
功率放大器保护
完全短路、开路、过热、超音频和射频保护装
